Montaż podnośników meblowych - rodzaje i regulacja
Jak prawidłowo wykonać montaż podnośników meblowych? Sprawdź rodzaje, dobór siły, regulację oraz typowe błędy, by zapewnić trwałość a także płynny ruch frontów.
PORADNIKI I INSTRUKCJE
8/27/202510 min read
Wstęp
Podnośniki frontów górnych to dziś standard w nowoczesnych kuchniach, garderobach i meblach biurowych. Zapewniają wygodne otwieranie szafek do góry, ułatwiają dostęp do wnętrza i zwiększają ergonomię pracy. Jednak ich prawidłowy montaż wymaga precyzji, znajomości zasad doboru siły oraz umiejętnego ustawienia mechanizmów.
1. Rodzaje podnośników i ich zastosowanie – szczegółowe omówienie
Podnośniki do frontów górnych dzielimy przede wszystkim ze względu na sposób działania mechanizmu, rodzaj ruchu frontu oraz dostępne funkcje dodatkowe. Oto szczegółowy opis:

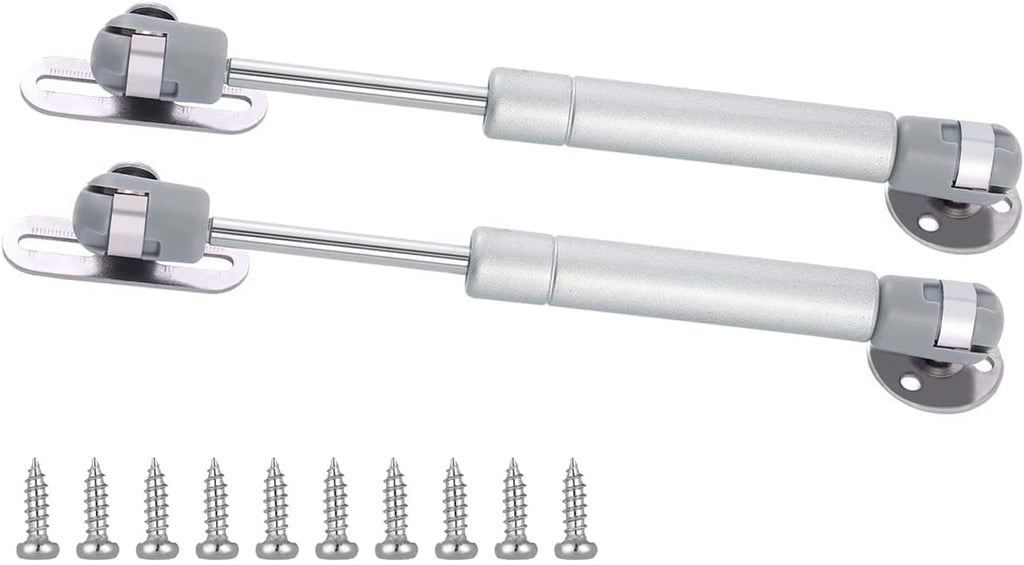

Podnośniki gazowe
Budowa: Cylindryczny siłownik wypełniony sprężonym gazem (najczęściej azotem), wyposażony w tłoczysko i uszczelnienia.
Zastosowanie: Szafki uchylne, barki, lekkie fronty o małej wysokości. Sprawdzają się w meblach kuchennych, biurowych i łazienkowych.
Zalety: Niska cena, prosta konstrukcja, łatwy montaż.
Ograniczenia: Brak regulacji siły – dobór tylko na etapie zakupu; mniejsza trwałość niż w systemach mechanicznych.
Podnośniki mechaniczne z regulacją sprężyny
(np. Blum Aventos HK, HL, HF)
Budowa: Mechanizm sprężynowy zamknięty w obudowie, z możliwością regulacji napięcia.
Zastosowanie: Średnie i duże fronty o różnych ciężarach, w kuchniach premium i meblach biurowych.
Zalety: Płynna regulacja siły, trwałość, możliwość zatrzymania frontu w dowolnej pozycji.
Ograniczenia: Wyższy koszt, konieczność precyzyjnego ustawienia.
Podnośniki elektryczne
Budowa: Mechanizm sprężynowy lub gazowy z dodatkowym napędem elektrycznym, sterowany przyciskiem lub czujnikiem dotykowym.
Zastosowanie: Kuchnie premium, zabudowy bezuchwytowe, rozwiązania dla osób z ograniczoną sprawnością.
Zalety: Pełna automatyzacja, wysoki komfort użytkowania, możliwość integracji z systemami smart home.
Ograniczenia: Wymagają zasilania, są droższe i bardziej skomplikowane w montażu.

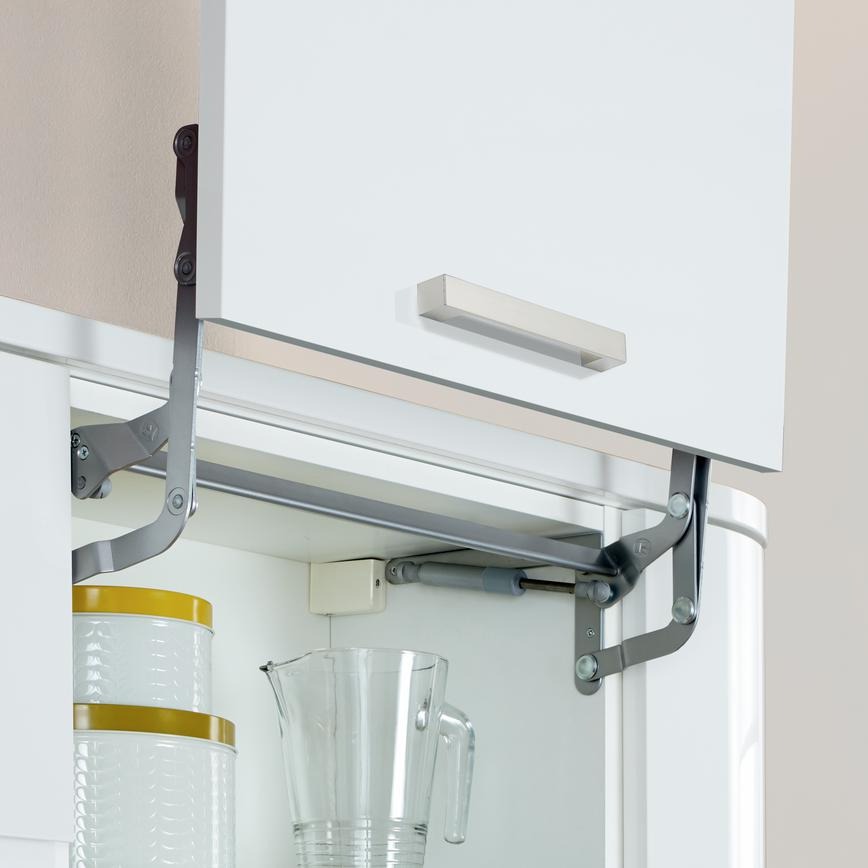

Podnośniki równoległe (HL)
Zasada działania: Front porusza się równolegle do korpusu szafki – bez zmiany kąta położenia względem podłoża.
Zastosowanie: Wysokie, jednolite fronty, które muszą unosić się bez kolizji z sufitem lub górną zabudową.
Zalety: Minimalizują ryzyko uderzenia o elementy powyżej szafki, nadają się do frontów z szybą lub dużych, ciężkich frontów.
Ograniczenia: Wymagają większej głębokości korpusu i precyzyjnego montażu.
Podnośniki składane (HF)
Zasada działania: Front podzielony na dwie części, które składają się podczas otwierania.
Zastosowanie: Wysokie fronty, gdzie pełne unoszenie byłoby niewygodne lub kolidowało z innymi elementami.
Zalety: Lepszy dostęp do wnętrza szafki, mniejszy wysięg przy otwarciu.
Ograniczenia: Złożona konstrukcja, większa liczba punktów regulacyjnych.
Podsumowanie wyboru
Wybierając typ podnośnika, zawsze bierzemy pod uwagę:
Wysokość i szerokość korpusu – wpływa na rodzaj ruchu frontu.
Waga frontu – decyduje o sile podnośnika.
Oczekiwany komfort obsługi – od manualnego otwierania po pełną automatykę.
Budżet inwestora – podnośniki gazowe są kilkukrotnie tańsze od elektrycznych.
2. Dobór siły podnośnika – zasady i praktyczne przykłady
Prawidłowy dobór siły jest kluczowy – zbyt słaby podnośnik spowoduje opadanie frontu, a zbyt mocny będzie go wyrzucał do góry z nadmierną prędkością, co obniży komfort użytkowania i skróci żywotność mechanizmu.
Siłowniki gazowe
Siłę podaje się w niutonach (N).
Wzór orientacyjny:
Waga frontu [kg] × odległość punktu mocowania od zawiasu [cm] ÷ 10 = siła [N]
(gdzie odległość to punkt mocowania tłoczyska od krawędzi frontu).Przykład:
Front 3 kg, punkt mocowania w połowie wysokości 40 cm:
3 × 20 ÷ 10 = 60 N (dobieramy siłownik 60–80 N).Front 5 kg, wysokość 50 cm (mocowanie w połowie):
5 × 25 ÷ 10 = 125 N (dobieramy 120–150 N).
Wskazówka: Zawsze dobieraj siłownik o minimalnie większej sile niż wynik z obliczeń – różnica 10–20% jest dopuszczalna.
Systemy sprężynowe (np. Aventos)
Stosuje się parametr LF (lifting force), który łączy wysokość korpusu (H) i wagę frontu (W):
LF = H [mm] × W [kg] / 100Przykład:
Wysokość frontu 500 mm, waga 4,5 kg:
500 × 4,5 / 100 = 22,5 LF → wybieramy zestaw zgodny z tabelą producenta.
Zaleta tych systemów: możliwość regulacji siły po montażu – śrubą napinającą sprężynę dostosowujemy balans frontu.
Dlaczego precyzja jest ważna?
Źle dobrany podnośnik może powodować awarie zawiasów, wyłamywanie płyt, a nawet niebezpieczne opadanie frontu.
W kuchniach bezuchwytowych (Tip-On, Servo-Drive) dobór siły ma dodatkowe znaczenie – nadmierne naprężenie utrudnia działanie mechanizmu otwierającego.
3. Niezbędne narzędzia – szczegółowa lista i wskazówki
Profesjonalny montaż podnośników wymaga precyzyjnych pomiarów i dokładnego mocowania, dlatego oprócz podstawowych narzędzi stolarskich warto przygotować:
Wkrętarka akumulatorowa z regulacją momentu obrotowego (3–4 Nm)
Regulacja momentu chroni przed zerwaniem gwintów w płycie wiórowej i MDF. Zbyt mocne dokręcenie śrub może spowodować ich wyrwanie po kilku miesiącach użytkowania.Wiertła Ø3–5 mm do drewna lub MDF
Dobór średnicy zależy od rodzaju śrub montażowych. Przy śrubach Euro (6,3×13) zaleca się wiercenie wiertłem 5 mm, przy wkrętach do drewna 4×35 – wiertłem 3 mm.Śruby montażowe
Euro 6,3×13 – zapewniają solidne osadzenie w płycie meblowej.
Wkręty 4×35 – stosowane przy mocowaniu do litego drewna lub wzmocnionych elementów.
Poziomica i kątownik stolarski
Niezbędne do ustawienia mechanizmów w jednej płaszczyźnie oraz zachowania kąta prostego między frontem a korpusem.Szablony montażowe producenta
Znacznie przyspieszają i ułatwiają wyznaczenie otworów montażowych. W przypadku niektórych systemów (np. Aventos) korzystanie z szablonu jest praktycznie obowiązkowe, aby uniknąć błędów w pozycjonowaniu.Miara stalowa i ołówek techniczny
Miara stalowa zapewnia większą precyzję niż taśmowa, a ołówek techniczny pozwala na cienkie, dokładne oznaczenia.Dodatkowo zalecane:
Wkrętak dynamometryczny – do precyzyjnego dokręcania śrub w delikatnych materiałach.
Zestaw bitów magnetycznych – ułatwia montaż w trudno dostępnych miejscach.
Lampa warsztatowa LED – lepsza widoczność wewnątrz korpusu.
4. Przygotowanie korpusu – zasady prawidłowego montażu
Starannie przygotowany korpus to klucz do prawidłowego działania podnośnika. Niedokładności na tym etapie powodują późniejsze problemy z regulacją i skracają żywotność mechanizmu.
Sprawdzenie pionu i poziomu szafki
Użyj poziomicy minimum 60 cm.
Sprawdź poziom górnej i dolnej krawędzi korpusu oraz pion obu boków.
W przypadku odchyłek powyżej 1–2 mm na wysokości frontu – skoryguj ustawienie lub podkładkami wyreguluj mocowanie szafki do ściany.
Ustalanie wysokości punktów mocowania
Dokładne wymiary znajdziesz w karcie technicznej producenta.
W różnych typach podnośników (HK, HL, HF, gazowe) punkty montażowe różnią się nawet o kilkanaście milimetrów – pomyłka może uniemożliwić prawidłowe działanie.
Oznaczenia wykonuj na obu bokach korpusu jednocześnie, aby uniknąć przesunięcia osi.
Wzmocnienie ścianek korpusu
Przy płycie 16 mm lub cieńszej zaleca się wklejenie listwy wzmacniającej z płyty 18–19 mm lub drewna w miejscu montażu.
Alternatywnie można zastosować metalowe kątowniki montażowe, które przejmą część obciążenia.
W kuchniach z dużymi frontami (powyżej 5–6 kg) brak wzmocnienia może spowodować wyrywanie mocowania po kilkunastu miesiącach.
Zapewnienie luzu montażowego
Przy wysokich frontach zostaw min. 2–3 mm szczeliny nad frontem w pozycji zamkniętej.
Umożliwi to swobodne otwieranie, kompensację ewentualnych odchyłek korpusu oraz uniknięcie ocierania o sufit lub sąsiedni element.
W przypadku frontów równoległych (HL) sprawdź także minimalną wymaganą odległość do górnej zabudowy podaną w instrukcji.
5. Montaż krok po kroku – szczegółowa instrukcja
Krok 1 – Mocowanie korpusowe
Wyznaczenie punktów montażowych
Posłuż się kartą techniczną lub szablonem producenta, aby zaznaczyć miejsca otworów.
Oznacz oba boki szafki jednocześnie, korzystając z poziomicy lub listewki do przenoszenia wymiarów, aby zapewnić identyczne położenie mechanizmu po obu stronach.
Wiercenie otworów
Do płyty meblowej 16–18 mm użyj wiertła Ø5 mm dla śrub Euro lub Ø3 mm dla wkrętów do drewna.
Wierć prostopadle do powierzchni – odchyłki mogą powodować skrzywienie mechanizmu.
Przykręcanie mechanizmu
Ustaw mechanizm równolegle do krawędzi korpusu.
Stosuj wszystkie otwory mocujące przewidziane przez producenta – nawet jeśli mechanizm wydaje się stabilny po przykręceniu 2–3 śrub.
Moment obrotowy wkrętarki: 3–4 Nm – zapobiega przekręceniu śruby i uszkodzeniu płyty.
Krok 2 – Montaż ramienia i frontu
Montaż ramienia
W systemach mechanicznych ramię często dostarczane jest jako oddzielny element – zamocuj je zgodnie z kierunkiem wskazanym w instrukcji (prawe/lewe).
Upewnij się, że ramię porusza się swobodnie w całym zakresie.
Przygotowanie frontu
Zaznacz położenie płytki mocującej (tzw. "front plate") według szablonu producenta.
W przypadku frontów z ramką aluminiową lub szklanych użyj specjalnych adapterów.
Połączenie ramienia z frontem
W wielu systemach front "wklikuje się" w ramię podnośnika.
Po zamocowaniu sprawdź, czy front jest równoległy do boków korpusu.
Dodatkowe wzmocnienie przy wysokich frontach
Przy wysokości powyżej 700 mm zaleca się montaż zawiasów wspomagających u dołu frontu lub zastosowanie łączników stabilizujących ruch.
Krok 3 – Regulacja siły
Systemy sprężynowe (np. Aventos)
Użyj śruby regulacyjnej do zwiększenia lub zmniejszenia napięcia sprężyny.
Reguluj stopniowo – po każdym obrocie testuj ruch frontu.
Prawidłowe ustawienie to takie, gdy front zatrzymuje się w dowolnej pozycji bez samoczynnego opadania lub unoszenia.
Siłowniki gazowe
Regulacja siły nie jest możliwa – wybór odpowiedniego modelu (np. 80 N, 120 N) następuje przed montażem.
Jeśli front opada – siłownik jest zbyt słaby, jeśli wyrzuca front do góry – za mocny.
Systemy elektryczne
Po zamontowaniu uruchom funkcję kalibracji (jeśli przewidziana) – mechanizm "uczy się" położenia krańcowego frontu.
Sprawdź działanie czujników bezpieczeństwa.
Krok 4 – Test ruchu
Otwieranie i zamykanie
Sprawdź płynność pracy w całym zakresie ruchu.
Przy frontach bezuchwytowych zwróć uwagę, czy mechanizm współpracuje z systemem Tip-On lub Servo-Drive.
Kontrola kolizji
Upewnij się, że w pozycji otwartej front nie uderza o sufit, górną zabudowę ani sąsiednie szafki.
Sprawdź minimalny wymagany prześwit w instrukcji – w przypadku HL lub HF może wynosić nawet 20–30 mm.
Kontrola stabilności
Delikatnie obciąż front w pozycji otwartej – nie powinien samoczynnie opadać ani się podnosić.
Sprawdź, czy wszystkie śruby są dobrze dokręcone.
📌 Praktyczna wskazówka:
Zawsze przeprowadzaj test z zamontowanymi docelowymi frontami (z uchwytami, szkłem, listwami dekoracyjnymi). Montaż próbny z lżejszym frontem może zafałszować dobór siły i regulację.
6. Typowe błędy i jak ich uniknąć – szczegółowe omówienie
Zły dobór siły podnośnika
Objawy:
Front opada samoczynnie – podnośnik jest zbyt słaby.
Front otwiera się z nadmierną prędkością – podnośnik jest zbyt mocny.
Skutki: Obniżony komfort użytkowania, szybsze zużycie mechanizmu, ryzyko uszkodzenia frontu lub zawiasów.
Jak unikać:
Przed montażem korzystać z tabel doboru producenta.
Zawsze uwzględniać wagę gotowego frontu, z uchwytami, szybą lub elementami dekoracyjnymi.
Niedokładny montaż punktów mocowania
Objawy: Mechanizm pracuje pod kątem, front szarpie przy ruchu, słychać trzaski.
Skutki: Zwiększone tarcie w mechanizmie, szybsze zużycie siłownika, niemożność prawidłowej regulacji.
Jak unikać:
Stosować szablony montażowe producenta.
Sprawdzać oznaczenia po obu stronach korpusu przed wierceniem.
Brak wzmocnień w cienkich bokach szafki
Objawy: Po kilku miesiącach śruby zaczynają się wysuwać, pojawiają się szczeliny między mechanizmem a bokiem korpusu.
Skutki: Utrata stabilności frontu, ryzyko wyrwania całego podnośnika.
Jak unikać:
W płytach 16 mm i cieńszych wklejać listwy wzmacniające lub stosować kątowniki metalowe.
Przy ciężkich frontach stosować wzmocnienia niezależnie od grubości płyty.
Pominięcie regulacji
Objawy: Front zatrzaskuje się przy zamykaniu lub samoczynnie opada w pozycji częściowo otwartej.
Skutki: Dyskomfort dla użytkownika, większe obciążenie zawiasów i siłowników.
Jak unikać:
W systemach sprężynowych zawsze regulować napięcie po montażu frontu.
Testować pracę frontu przy różnych kątach otwarcia.
7. Wskazówki dla długowieczności mechanizmu – praktyczne zalecenia
Regularne czyszczenie z kurzu i tłuszczu kuchennego
Podnośniki w kuchni narażone są na osadzanie się tłustego pyłu.
Tłuszcz działa jak klej dla drobinek kurzu, powodując zwiększone tarcie.
Zalecenie: raz na 6 miesięcy przetrzeć mechanizm suchą lub lekko wilgotną szmatką, unikać agresywnych detergentów.
Kontrola dokręcenia śrub
Po pierwszym miesiącu użytkowania sprawdzić wszystkie śruby mocujące – w tym te łączące front z ramieniem.
Luzowanie się śrub jest naturalne w pierwszym okresie eksploatacji, szczególnie w płytach wiórowych.
Zalecenie: okresowe dokręcanie co 6–12 miesięcy.
Dwa podnośniki przy ciężkich frontach
Fronty o wadze powyżej 6–7 kg mogą powodować przeciążenie pojedynczego mechanizmu.
Rozwiązania:
Montaż dwóch siłowników o mniejszej sile zamiast jednego dużego.
Wybór podnośnika z podwójną sprężyną lub specjalnej wersji "heavy duty".
Dbałość o prowadzenie przewodów w systemach elektrycznych
W systemach z napędem (np. Servo-Drive) przewody muszą być ułożone w sposób uniemożliwiający ich przycięcie lub naciągnięcie przy ruchu frontu.
Zalecenie: stosować fabryczne uchwyty kablowe, unikać prowadzenia przewodów po ostrych krawędziach płyty.
📌 Pro tip dla monterów:
Po zakończeniu montażu i regulacji dobrze jest wykonać 10–15 cykli otwarcia i zamknięcia w celu wstępnego ułożenia sprężyn lub tłoczyska. Dzięki temu klient od razu dostaje front działający płynnie, bez efektu „zaskoczenia” po kilku pierwszych użyciach.
❓ Najczęściej zadawane pytania
Jak dobrać siłę podnośnika do frontu?
Siłę dobiera się na podstawie wagi gotowego frontu (z uchwytami, szkłem itp.) oraz wysokości korpusu. Producenci podają w katalogach tabele doboru – dla siłowników gazowych liczy się wartość w niutonach (N), dla systemów sprężynowych parametr LF (lifting force).
Czy podnośniki gazowe można regulować po montażu?
Nie. Siłowniki gazowe mają stałą siłę, dlatego muszą być dobrze dobrane przed montażem. Jeśli front opada lub jest wyrzucany zbyt mocno, należy wymienić siłownik na inny model.
Jak często trzeba regulować podnośniki mechaniczne?
Regulację warto sprawdzić po pierwszym miesiącu użytkowania, a potem co 6–12 miesięcy. W systemach sprężynowych (np. Aventos) napięcie można dopasować śrubą regulacyjną.
Czy cienkie boki korpusu wymagają wzmocnienia?
Tak, szczególnie w płytach 16 mm i cieńszych. Brak wzmocnienia może prowadzić do wyrywania śrub po kilku miesiącach. Najlepiej wkleić listwę wzmacniającą lub zastosować kątowniki metalowe.
Jak uniknąć kolizji frontu z sufitem lub sąsiednimi szafkami?
Przed montażem sprawdź minimalny prześwit wymagany przez producenta. W przypadku wysokich frontów lub podnośników równoległych może to być nawet 20–30 mm.
Czy do ciężkich frontów wystarczy jeden podnośnik?
Dla frontów powyżej 6–7 kg zaleca się montaż dwóch podnośników lub wybór wersji z podwójną sprężyną. Pozwoli to uniknąć przeciążeń i wydłuży żywotność mechanizmu.
Jak dbać o podnośniki w kuchni?
Raz na pół roku przetrzyj mechanizmy z kurzu i tłuszczu, kontroluj dokręcenie śrub, a w systemach elektrycznych upewnij się, że przewody są prawidłowo poprowadzone i nie ulegają przetarciu.
