🛠️ Projektowanie i montaż

Dokrętka (dławnica, tuleja)

Definicja:
Metalowy lub plastikowy element wkręcany w płytę, umożliwiający wielokrotne skręcanie mebla bez luzowania połączenia.

Zastosowanie:
Szczególnie w meblach wielokrotnie składanych/rozkręcanych – np. w transporcie, systemach ekspozycyjnych.

Wskazówka:
Stosuj przy meblach demontowalnych – zwykły wkręt w płycie nie wytrzyma więcej niż 2–3 rozkręcenia.

Front nakładany / wpuszczany

Definicja:
Trzy podstawowe typy montażu frontu względem korpusu:

– Nakładany: zakrywa cały bok szafki
– Wpuszczany: wchodzi między boki

Zastosowanie:
Fronty w kuchniach, garderobach, łazienkach – zależnie od stylu i konstrukcji.

Wskazówka:
Każdy typ wymaga innych zawiasów i innego wymiarowania – nie mieszaj ich w jednym ciągu meblowym.

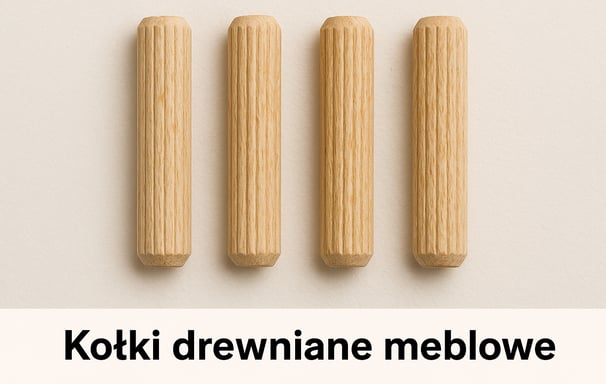

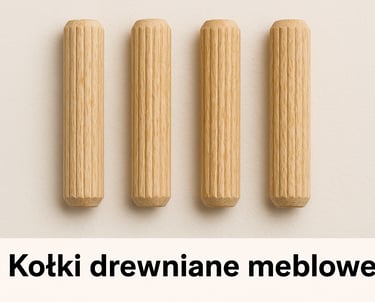

Kołek drewniany / meblowy

Definicja:
Okrągły pręt z drewna lub tworzywa, używany do łączenia płyt na wcisk – z pomocą kleju.

Zastosowanie:
Do połączeń ukrytych – np. półka z bokiem, blat z wieńcem.

Wskazówka:
Stosuj z klejem PVAC i precyzyjnym nawierceniem – przy ruchu wzdłużnym łatwo wypchnąć połączenie.

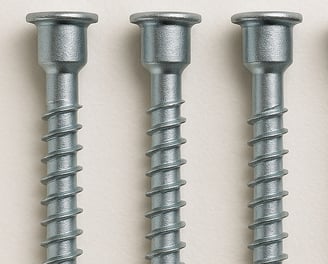

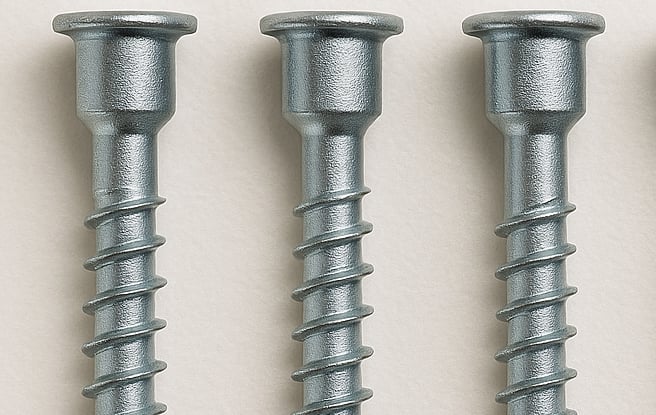

Konfirmat

Definicja:
Wkręt meblowy z pogrubionym gwintem, służący do skręcania płyt prostopadle – np. boku z wieńcem.

Zastosowanie:
Prefabrykacja korpusów szafek – szybki i tani sposób łączenia.

Wskazówka:
Zawsze nawiercaj otwór prowadzący – wkręcanie konfirmatu „na siłę” rozsadza laminat.

Luz technologiczny

Definicja:
Minimalny odstęp (zwykle 2–3 mm) pozostawiany między elementami mebla lub meblem a ścianą.

Zastosowanie:
Montaż frontów, dopasowanie szafek, dylatacje przy ścianach i suficie.

Wskazówka:
Brak luzu = problemy z otwieraniem i zarysowania. Zawsze zostaw przestrzeń – meble „pracują”.

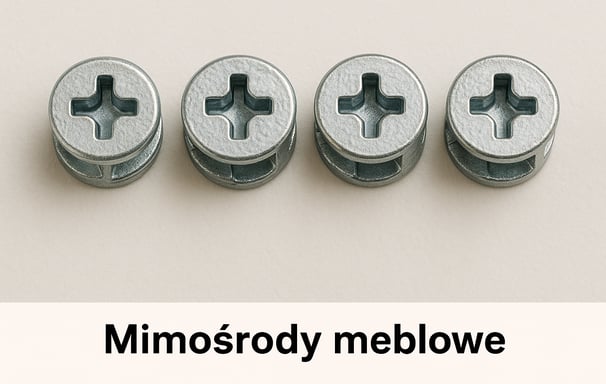

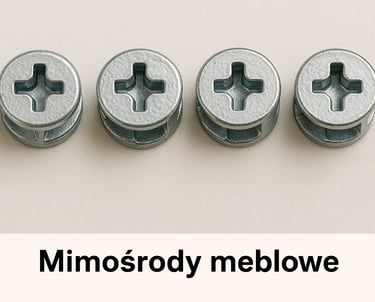

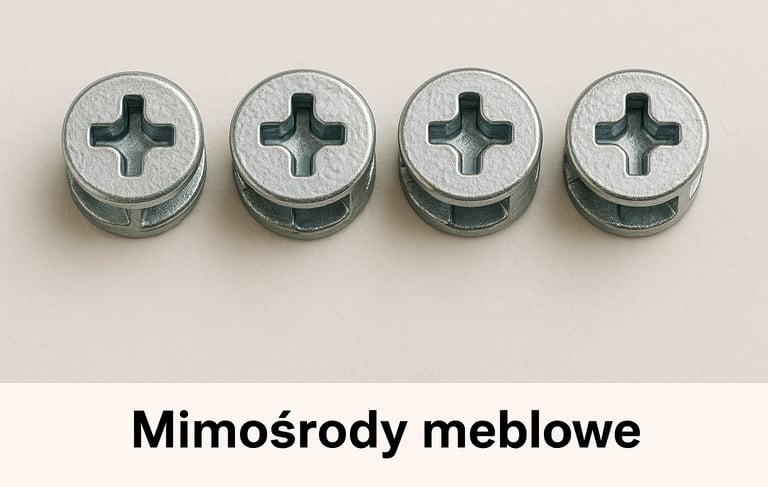

Mimośród (system cam-lock)

Definicja:
Zestaw złożony z kołka i obrotowego zamka, pozwalający na niewidoczne skręcanie elementów.

Zastosowanie:
Systemy meblowe RTA (Ready to Assemble), meble paczkowane, montaż bez narzędzi.

Wskazówka:
Nie dokręcaj mimośrodu do oporu – przekręcenie niszczy zamek i rozkalibrowuje połączenie.

Montaż końcowy

Definicja:
Ostatni etap instalacji mebli – po wniesieniu, wypoziomowaniu i skręceniu korpusów. Obejmuje mocowanie frontów, blatów, okuć i cokołów.

Zastosowanie:
Wszystkie meble na miejscu inwestycji – po zakończeniu prac „brudnych”.

Wskazówka:
Nie montuj frontów, jeśli pomieszczenie jest wilgotne lub niedogrzane – mogą się wypaczyć.

Montaż wstępny

Definicja:
Etap prefabrykacji – składanie i skręcanie korpusów, montaż prowadnic, przygotowanie okuć, sprawdzenie otworów.

Zastosowanie:
Na hali lub w warsztacie przed dostawą – ułatwia i przyspiesza montaż na inwestycji.

Wskazówka:
Używaj szablonów do wierceń – oszczędzasz czas i unikasz błędów przy każdej kolejnej kuchni.

Otwór puszkowy

Definicja:
Standardowy otwór o średnicy 35 mm wiercony w froncie pod montaż zawiasu puszkowego.

Zastosowanie:
We wszystkich drzwiach meblowych z zawiasami – zwykle frezowany na głębokość ok. 12 mm.

Wskazówka:
Zawsze stosuj ogranicznik głębokości – przebicie frontu przez puszkę to klasyczny błąd MON.

Bright living room with modern inventory

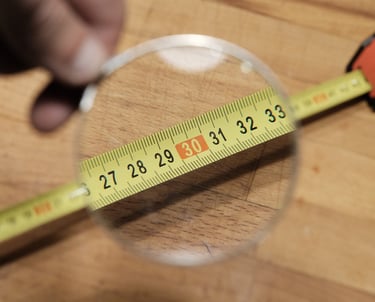

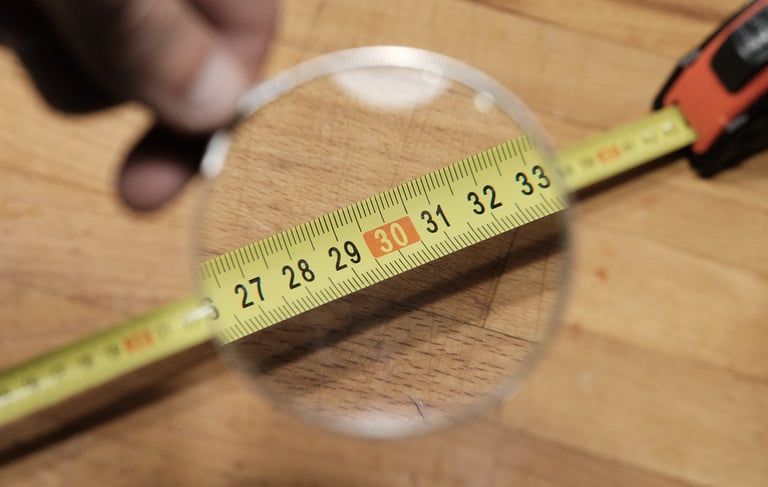

Pomiar brutto / netto

Definicja:
– Brutto: wymiar całkowity, „od ściany do ściany”
– Netto: wymiar po odjęciu luzów, grubości materiałów lub dylatacji

Zastosowanie:
Podczas pomiaru wnęk, projektowania ciągów kuchennych, zabudów na wymiar.

Wskazówka:
Zawsze zapisuj oba wymiary. Brutto do projektu, netto do produkcji. Nie mieszaj ich w komunikacji z wykonawcą.

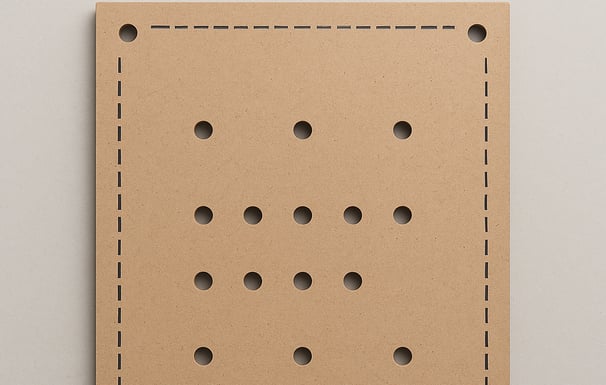

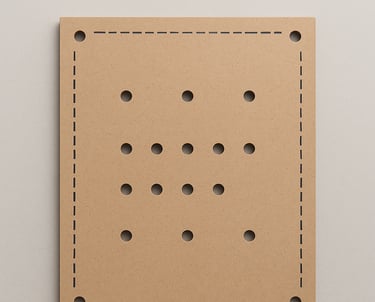

Szablon montażowy

Definicja:
Płytka, listwa lub narzędzie z otworami technologicznymi, które ułatwia szybkie i powtarzalne wiercenie otworów.

Zastosowanie:
Prefabrykacja korpusów, wiercenie zawiasów, prowadnic, uchwytów.

Wskazówka:
Dobrze zrobiony szablon skraca czas montażu o 30–50% i eliminuje błędy operatora.

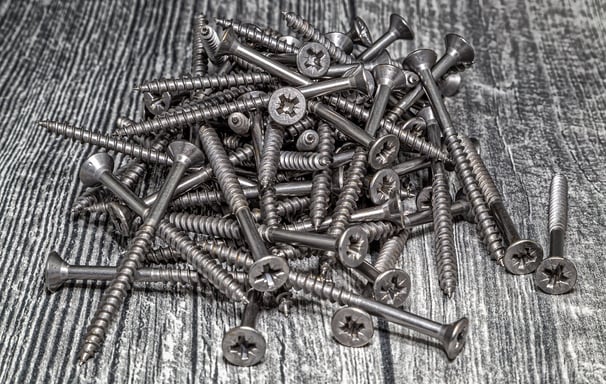

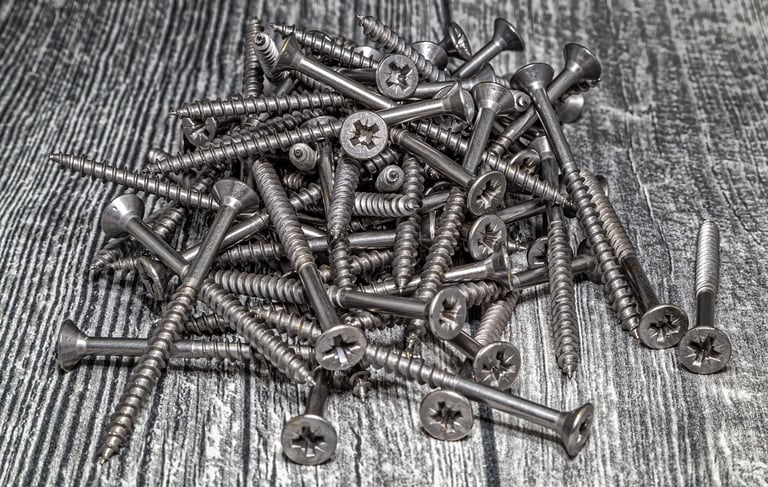

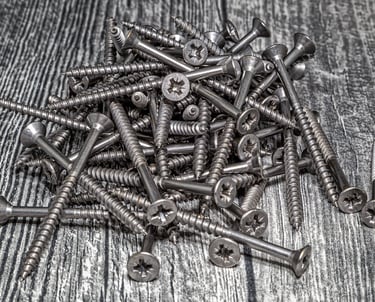

Wkręt montażowy

Definicja:
Uniwersalny wkręt do płyt meblowych – zwykle 3,5–4 mm średnicy, o różnej długości, z łbem stożkowym.

Zastosowanie:
Skręcanie elementów mebli, mocowanie zawiasów, prowadnic, pleców.

Wskazówka:
Wkręt za krótki = słabe trzymanie, za długi = przebicie. Dobieraj długość zgodnie z grubością płyty.

Wymiar w świetle

Definicja:
Wewnętrzny, użytkowy wymiar prześwitu – bez grubości boków, płyt, prowadnic czy zawiasów.

Zastosowanie:
Regały, otwarte wnęki, miejsce na AGD, szuflady wewnętrzne.

Wskazówka:
To ten wymiar decyduje, czy piekarnik się zmieści. Nigdy nie opieraj projektu wyłącznie na wymiarach zewnętrznych.
